3.1.14 Установка головки блока цилиндров

3.1.2.2.4. Установка головки блока цилиндров

ОБЩИЕ СВЕДЕНИЯ

Порядок затягивания болтов крепления головки блока цилиндров

Установка головки блока цилиндров Ford Scorpio

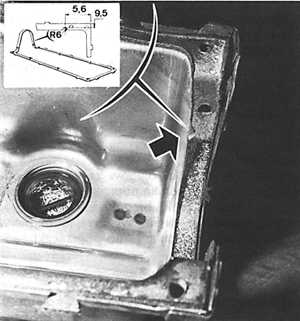

Укладка прокладки крышки головки блока цилиндров

Установка головки блока цилиндров Ford Scorpio

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистить поверхности прилегания прокладки на верхней плоскости блока цилиндров и нижней плоскости головки блока цилиндров.
2. Завинтить в блок цилиндров установочные штифты (приспособление 21.003) и установить новую прокладку головки блока цилиндров (см. рис. Укладка прокладки крышки головки блока цилиндров).
3. Установить головку блока цилиндров. Ввинтить в доступные отверстия рукой ее болты, заменить установочные штифты остальными болтами крепления головки блока цилиндров.
4. Затянуть болты головки блока цилиндров (приспособление 21.002) в три первых этапа, соблюдая соответствующий порядок их затягивания (см. рис. Порядок затягивания болтов крепления головки блока цилиндров).
5. Установить в соответствии с установочными знаками шкивы на коленчатый и распределительный валы.
6. Установить распределитель зажигания, зубчатый ремень и разблокировать натяжное устройство зубчатого ремня.
Предупреждение

После установки зубчатого ремня можно вращать коленчатый вал исключительно по направлению, в котором вал вращается при работе двигателя.
7. Установить крышку головки блока цилиндров и затянуть болты в соответствии с рекомендуемым порядком (см. рис. Порядок затягивания болтов крышки головки блока цилиндров).
8. Завинтить свечи зажигания, привинтить кожух зубчатого ремня и присоединить приемную выпускную трубу к выпускному коллектору.
9. Установить на распределитель зажигания распределитель высокого напряжения и присоединить провода высокого напряжения к соответствующим свечам зажигания.
10. Подсоединить вакуумный шланг к карбюратору, а также трубопроводы подачи и отвода охлаждающей жидкости к корпусу автоматического пускового устройства карбюратора.
11. Подсоединить трубопровод вентиляции коробки передач к масляному сепаратору.
12. Подсоединить трубопровод вакуумного усилителя тормозов и трос педали акселератора.
13. Подсоединить шланги: верхний и нижний к расширительному бачку и наполнить систему охлаждения жидкостью до соответствующего уровня.
14. Подсоединить к аккумулятору провод массы автомобиля и установить нижний кожух.
15. Запустить двигатель и прогреть его до рабочей температуры.
16. Отрегулировать угол опережения зажигания, число оборотов холостого хода и концентрацию СО в выхлопных газах.
17. После прогрева двигателя снять крышку головки блока цилиндров и отсоединить провода высокого напряжения от свечей зажигания.
18. Затянуть болты головки блока цилиндров (приспособление 21.002) по порядку, приведенному на рис. Порядок затягивания болтов крепления головки блока цилиндров.
19. Установить крышку головки блока цилиндров, соблюдая во время затягивания соответствующую последовательность (см. рис. Порядок затягивания болтов крышки головки блока цилиндров) и подсоединить провода высокого напряжения к свечам зажигания.
20. Установить воздушный фильтр.
