6.2.3 Установка сцепления

6.2.3. Установка сцепления

ОБЩИЕ СВЕДЕНИЯ

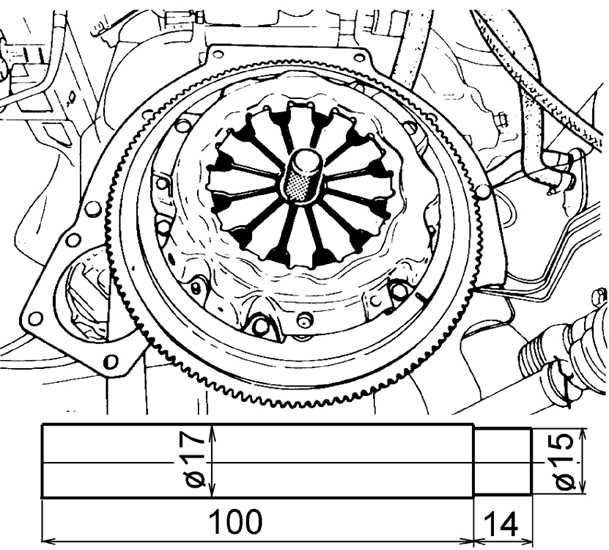

Центрирование ведомого диска сцепления

Установка сцепления Ford Scorpio

Перед установкой нового ведущего диска сцепления полностью удалить защитную смазку.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Тщательно очистить шлицевую часть первичного вала коробки передач и внутренние шлицы ведомого диска, а также направляющую втулку выжимного подшипника.
2. Смазать шлицевую часть первичного вала коробки передач и направляющую втулку выжимного подшипника тонким равномерным слоем специальной смазки FORD №5021439.
Предупреждение

Слой смазки должен быть тонким и равномерным, так как в противном случае при работе сцепления излишняя смазка будет отбрасываться на рабочие поверхности сцепления и может нарушить работу сцепления.

3. Установить ведущий и ведомый диски на маховик и отцентрировать с помощью оправки.
Предупреждение

Плоская сторона ведомого диска с надписью "Fly wheel side" или "Schwungradseite" должна быть направлена к маховику.
4. Последовательно накрест подтянуть болты крепления ведущего диска сцепления и окончательно затянуть требуемым моментом.
5. Снять центрирующую оправку.
