13.6.6 Снятие и установка блока управления отопителем

13.6.1. Снятие и установка блока управления отопителем

АВТОМОБИЛИ, ИЗГОТОВЛЕННЫЕ ДО 04.1992 ГОДА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.
Предупреждение При этом стирается из памяти информация в электронных запоминающих устройствах.
Передний блок
2. Снять комбинацию приборов с панели приборов.
3. Снять верхнюю часть с панели приборов.

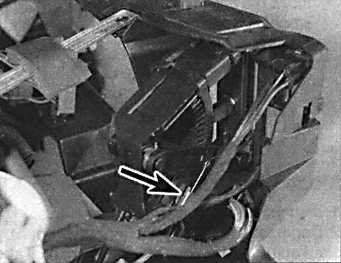

	4. Промаркировать положение тросов. Освободить зажим (указан стрелкой) оболочки троса, снять зажимы и трос рычага регулятора температуры.
5. Аналогичным образом снять трос распределителя воздуха.
6. На автомобилях с кондиционером отсоедините шланги от вакуумного выключателя.
7. Отвинтить четыре винта крепления блока управления отопителем.
8. Установить и закрепить винтами пульт управления.
9. Подсоединить тросы в соответствии с нанесенными маркировками и закрепить зажимами к пульту отопителя, установить регулировочные зажимы и закрепить оболочки тросов.
10. Установить комбинацию приборов на панели приборов.
Задний блок
11. Снять центральную консоль.
12. Отсоединить тросы управления и снять блок управления.
13. Установка производится в последовательности, обратной снятию.

АВТОМОБИЛИ, ИЗГОТОВЛЕННЫЕ С 04.1992 ГОДА

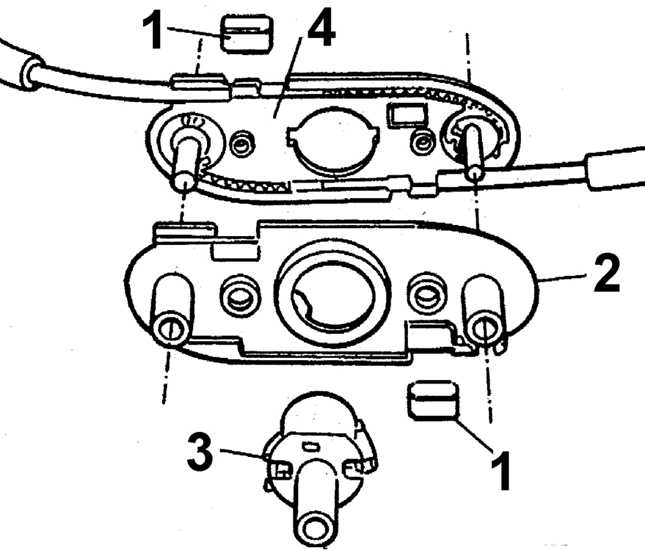

Блок управления отопителем

Снятие и установка блока управления отопителем Ford Scorpio

1 – зажимы тросов управления,

2 – крышка,

3 – выключатель вентилятора,

4 – основная плата

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.
Предупреждение При этом стирается из памяти информация в электронных запоминающих устройствах.
2. Отвинтить два винта и снять накладку с панели приборов.
3. Снять поворотные ручки блока управления отопителем, просто потянув их на себя.
4. Отвинтить 4 винта крепления накладки блока управления, оттянуть немного накладку и отсоединить разъемы. Полностью снять накладку блока управления.
	5. Отвинтить два винта (указаны стрелками) крепления блока управления. Извлечь блок управления отопителя и отсоединить многоконтактный разъем.
6. Снять из блока управления выключатель вентилятора.
7. Отверткой отогнуть удерживающие язычки и снять крышку с основной платы.
8. Надрезать крепежные зажимы тросов. Освободить из направляющей зубчатой ленты и вытащить тросы.
9. Установить тросы в основную плату и подсоединить к зубчатой направляющей ленте. Закрепить тросы новыми зажимами.
10. Установить на основную плату крышку и сжать удерживающие язычки.
11. Установить в блок управления отопителя выключатель вентилятора.
12. Подсоединить к блоку управления отопителя многоконтактный разъем.
13. Установить и закрепить блок управления отопителя винтами.
14. Подсоединить к накладке блока управления отопителя многоконтактный разъем и привинтить накладку винтами.
15. Установить на блоке управления отопителем поворотные ручки.
16. Установить накладку на панель приборов и закрепить ее винтами.
17. Подключить провод массы к аккумулятору.
