13.5.4 Снятие и установка центральной консоли

13.5.4. Снятие и установка центральной консоли

АВТОМОБИЛИ, ИЗГОТОВЛЕННЫЕ ДО 04.1992 ГОДА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.
Предупреждение При этом стирается из памяти информация в электронных запоминающих устройствах.
Вариант с обычной отделкой

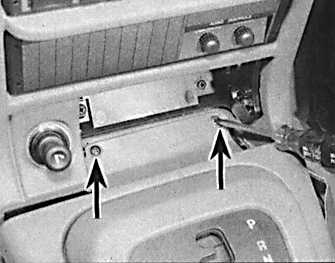

	2. Снять с передней части консоли резиновый коврик и заглушки винтов. Вывинтить два передних винта (указаны стрелками).
3. Снять ручку рычага переключения передач, отвинчивая ее.
4. Снять среднюю полку перед рычагом ручного тормоза.
	5. Отвинтить центральный винт (указан стрелкой) крепления, который находится под заглушкой и два задних винта.
6. Снять консоль.
7. Установка производится в последовательности, обратной снятию.
Вариант с улучшенной отделкой

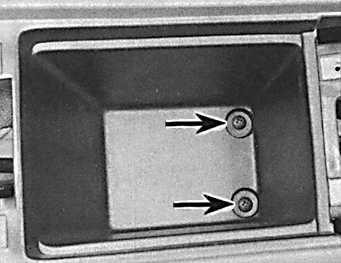

	8. Снять коробку для кассет. Отвинтить два винта (указаны стрелками), находящихся под крышкой, крепящих панель выключателя.
9. Поднять заднюю часть панели, отсоединить разъемы и снять их.
	10. Снять облицовку коробки для кассет и коробку, которая крепится двумя винтами (указаны стрелкой).
11. Снять заднюю контрольную панель, отвинтив два винта в верхних углах и сняв ручку управления обогревом. Отсоединить прикуриватель и другие провода, если есть.
12. Отвинтить два винта, крепящих управление заднего обогревателя.
13. Снять ручку рычага переключения передач, отвинчивая ее.
	14. Отвинтить четыре оставшихся винта (два спереди (указаны стрелками) и по одному с каждой стороны).
15. Снять консоль, извлекая ее из-под нижней обшивки панели приборов и ручки ручного тормоза.
16. Установка производится в последовательности, обратной снятию.

АВТОМОБИЛИ, ИЗГОТОВЛЕННЫЕ С 04.1992 ГОДА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.
Предупреждение При этом стирается из памяти информация в электронных запоминающих устройствах.

2. Подцепить тонкой отверткой наружную (1) и внутреннюю (2) накладки (указаны стрелками) рычага переключения передач.
	3. Снять заднюю крышку пульта, извлечь коробку для кассет и отвинтить два винта (указаны стрелками) крепления пульта.
	4. Приподнять центральный пульт и отключить электрические разъемы (указаны стрелками).
4. Снять пульт переключения.

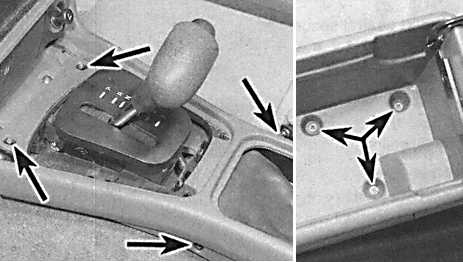

	5. Отвинтить 7 винтов (указаны стрелками) (два впереди, по одному с двух сторон и три сзади) крепления центральной консоли.
	6. Снять центральную консоль и отключить электрический разъем (указан стрелкой).
7. Установка производится в последовательности, обратной снятию.
